在船舶建造中，焊接质量检查是一项至关重要的内容。完善的焊接制度与规范的工艺规程，犹如船舶的“隐形焊缝”，直接关系到船体结构的强度、密封性及抗疲劳性能。比如要严格按照《焊接规格表》施工，遵循先焊对接焊缝、后焊角焊缝，长焊缝采用分段退焊法等操作规范；焊接材料需根据船体结构部位合理选择，像船体环型对接焊缝等关键部位要采用低氢型焊条；同时还要通过外观检查、无损检测等方式把控焊接质量，以此保障船体各项性能达标。从焊工资质审查到焊接工艺评定，从焊缝外观检验到无损检测控制，每一环节的严格执行，均为船舶的长远航行构筑起坚固的金属保障。
在焊接技术领域，坡口、焊趾、焊缝宽度、熔深等术语是理解焊接工艺的基础。

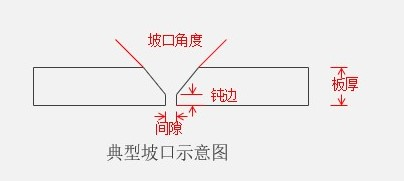

坡口：依据设计或工艺要求，在焊件待焊部位加工形成的具有特定几何形状的沟槽。
钝边：焊件开设坡口时，沿厚度方向未开坡口的端面部分。其作用在于焊接过程中防止根部烧穿，确保焊缝根部质量。
间隙：焊件装配时，在接头处预留的尺寸缝隙，用以保证焊条或焊丝能够顺利深入根部，使根部充分熔透，同时便于焊接过程中熔渣与气体的排出。

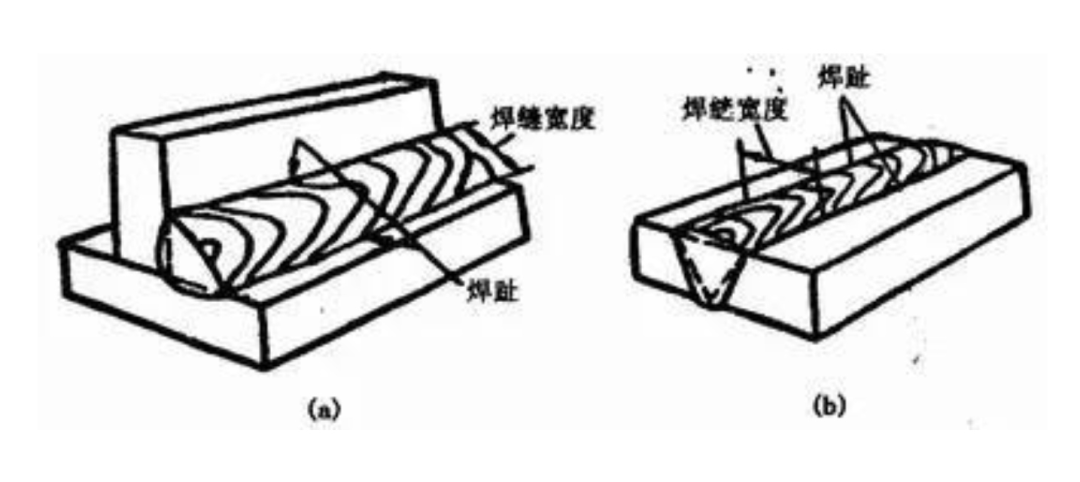

焊趾：焊缝表面与母材的交界线。
焊缝宽度：在单道焊缝横截面中，两焊趾之间的间距。
焊缝厚度（焊喉）：在焊缝横截面中，自焊缝正面至焊缝背面的距离。

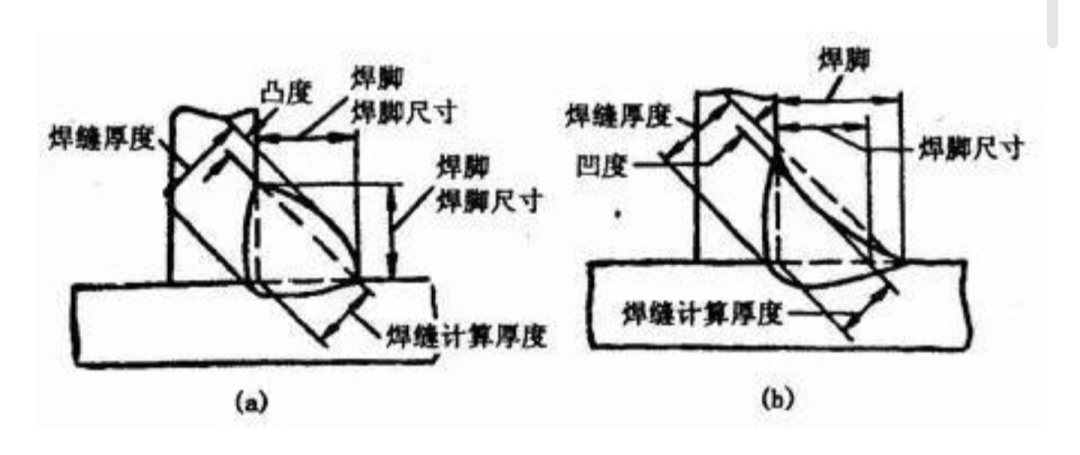

焊脚：角焊缝横截面中，从一个焊件上的焊趾到另一个焊件表面的最短距离。
船体焊接顺序具有特定要求，是保证焊接质量，减少焊接残余变形和焊接残余应力的主要措施之一，直接影响结构强度与变形控制。比如在列板焊接时，应先焊端接缝，后焊边接缝；甲板分段焊接要先焊立角焊，后焊平角焊。同时通过固有应变法仿真计算也证实，不同焊接顺序会使船体分段呈现不同的变形情况，不当的焊接顺序还可能造成船体结构局部应力集中，削弱船体抗弯强度。
列板拼焊时，可根据板缝排列情况按图（a）、（b）、（c）、（d）所示顺序进行。
船体内部桁材、肋骨、构架与平板等部件的焊接顺序应符合下列规定：a) 当结构中同时存在对接焊缝与角接焊缝时，应先焊接对接焊缝，后焊接角接焊缝，具体顺序见图（a）、（b）。b) 当结构中同时存在立角焊缝与平角焊缝时，应先焊接立角焊缝，后焊接平角焊缝，具体顺序见图（c）。
开展船舶建造检验监督检查时，主要核查执行建造检验的验船师是否落实以下事项：
1. 检验阶段：焊接质量检验应贯穿全过程，包括焊前对钢材、焊接材料、坡口准备及装配精度的检查，以及焊接工艺评定与焊工考试；
2. 焊接过程中对工艺执行情况及设备运行状态进行监督；
3. 焊后对焊缝外观、密性、强度及内部质量进行检验。

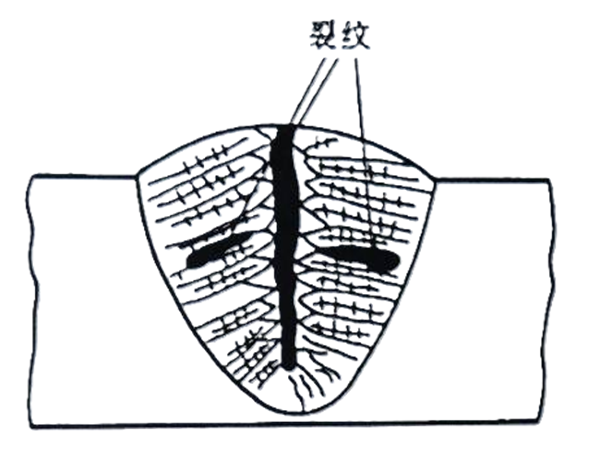

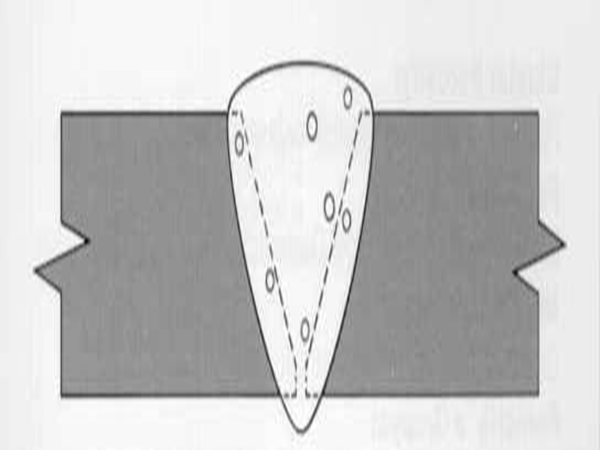

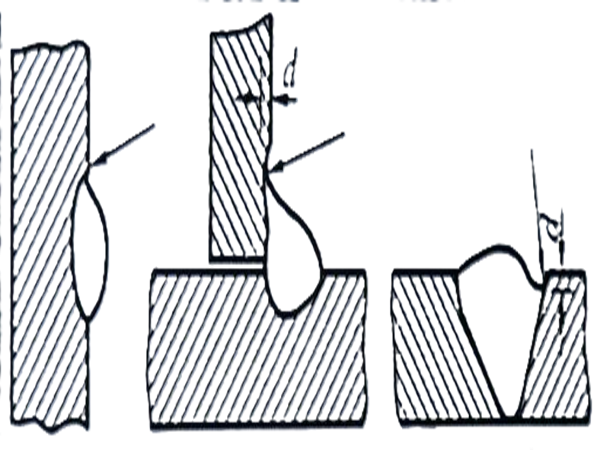

焊接缺陷及处置：常见焊接缺陷包括裂纹、气孔、咬边等
。
焊缝缺陷的处理：
1. 当无损检测发现焊缝内部存在不允许的缺陷，且该缺陷可能存在延伸时，应在其延伸方向（一端或两端）扩大检测范围，直至相邻合格焊缝为止。
2. 采用超声波检测替代射线检测，须事先经验船师同意。若对超声波检测结果存疑，则应对存疑焊缝部位进行射线检测复核。
3. 所有存在缺陷的焊缝段，应采用碳弧气刨、风铲或其他合规方法彻底清除（严禁采用电弧或火焰清除），补焊完成后须重新进行检验。
4. 验船师应对无损检测的位置及结果报告进行审核。
注：文章转自自网络，如有侵权，联系删除。
大熊星座成立于2019年12月，是一家专注于整体智能焊接解决方案的科技型公司，公司是陕西省智能机器人创新中心依托单位。以工艺决策模型为核心，自主研发了行业首款智能焊接决策平台产品-UMATIC，此产品可解决非标集成装备交付过程中人工开发周期长、成本高、高难度、高附加值场景无法应用等问题，当下已完成了船舶建造、海洋工程、重型钢结构等产业多个核心环节、场景下的验证。并通过整体解决方案、UMATIC标准品售卖、已交付装备升级服务三种模式，完成了多个行业头部终端客户的交付验证，包括中国船舶集团、招商局集团、中远海运集团、中国中铁集团、中集集团等。
公司始终坚持与行业各头部集成商、终端企业合作，积极探索不同场景下机器人智能焊接的发展思路和实现手段，着眼高要求、难度大的“无人区”场景，是多家央企首台套的缔造者。
更多关于船舶智能焊接、焊接、智能焊接相关信息请登录大熊星座官方网站：www.uma.net.cn 或拨打公司电话：400 6699815
